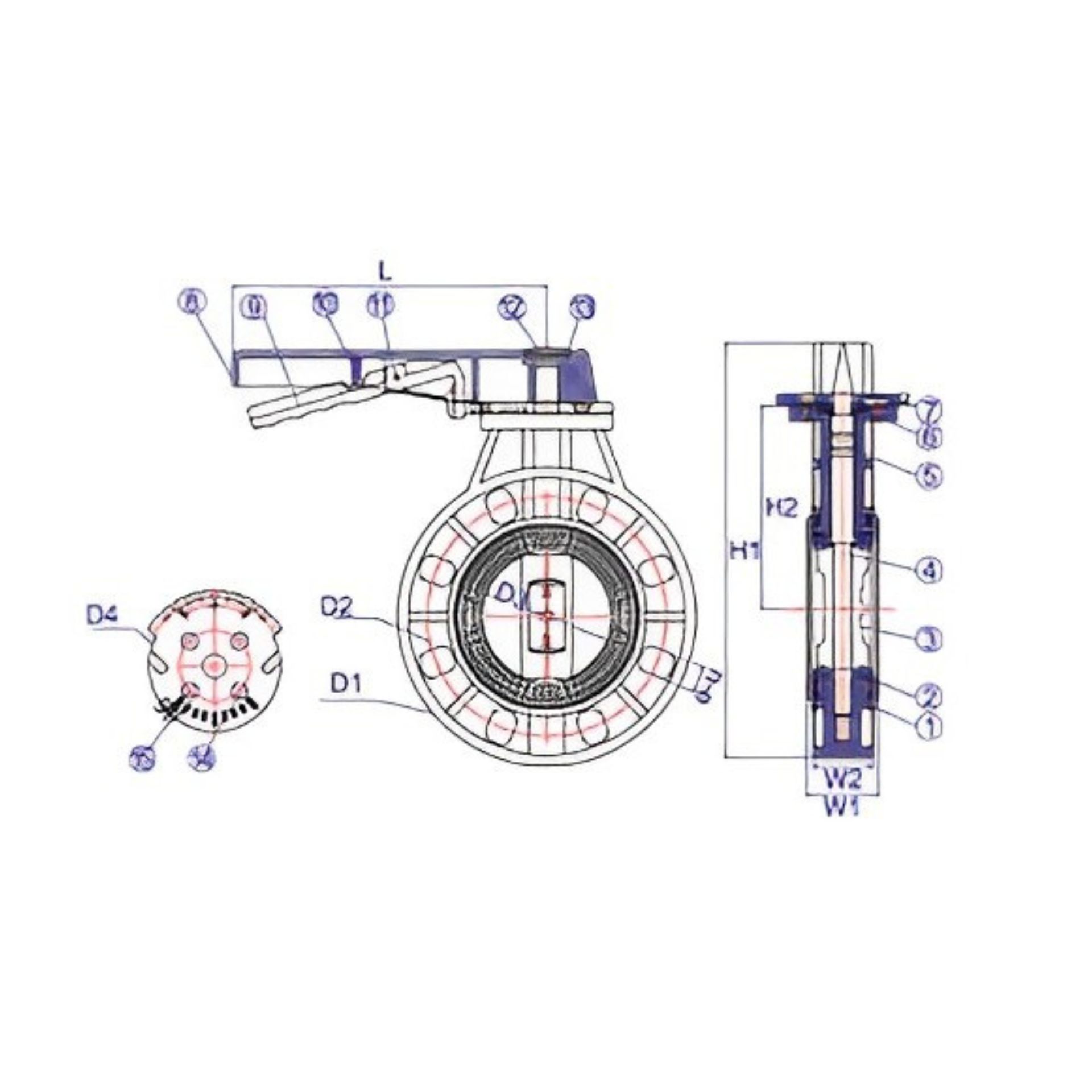

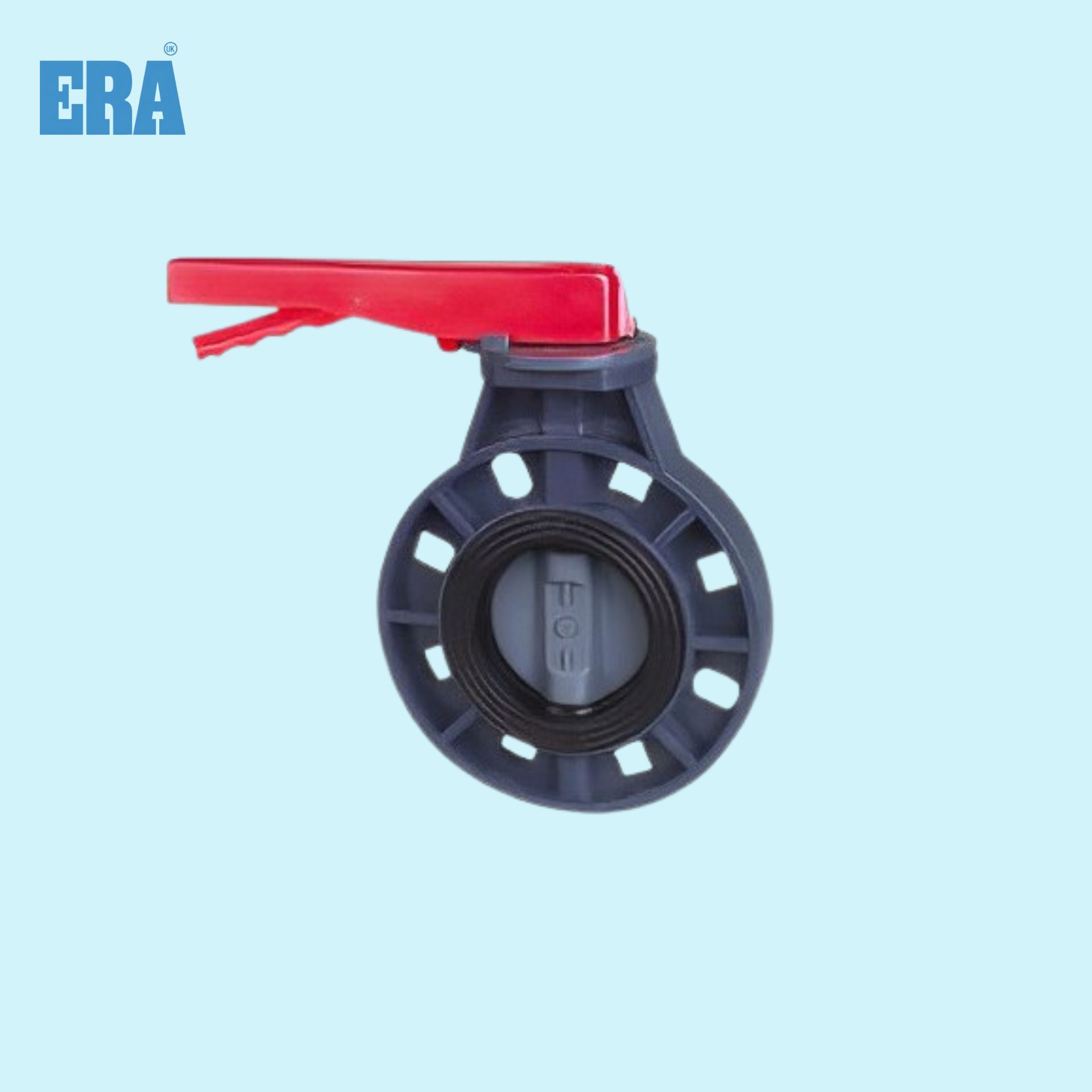

BUTTERFLY VALVE
| NO | PART | MATERIAL | QTY |
|---|---|---|---|
| 1 | BODY | PVC | 1 |
| 2 | SEAT SEAL | EPDM,FPM(NBR) | 1 |
| 3 | GATE | PVC | 1 |
| 4 | STEM | SUS410 | 1 |
| 5 | O-RING | EPDM,FPM(NBR) | 2 |
| 6 | WASHER | ABS | 1 |
| 7 | LOCKING PLATE | PVC | 1 |
| 8 | LARGE HANDLE | ABS | 1 |
| 9 | SMALL HANDLE | ABS | 1 |
| 10 | SPRING | SUS304 | 1 |
| 11 | PIN | SUS304 | 1 |
| 12 | BOLT | SUS304 | 1 |
| 13 | HANDLE CAP | ABS | 1 |
| 14 | INSERED BOLT | SUS304 | 4 |
| 15 | BOLT CAP | PVC | 4 |
| Size | D1 | DIN D2 |
JIS D2 |
ANSI D2 |
D3 | D4 | L | H1 | H2 | W1 | W2 | DIN n-ø e |
JIS n-ø e |
ANSI n-ø e |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50mm(2") | 160.1 | 120 | 100 | 120.4 | 55.6 | 99.7 | 189.7 | 223.3 | 98.3 | 44 | 32 | 4-20 | 4-19 | 4-19 | 65mm(2 1/2") | 179.8 | 141.2 | 140 | 139.5 | 68.7 | 99.7 | 189.0 | 247.0 | 111.6 | 48.3 | 32.4 | 4-18 | 4-19 | 4-19 | 80mm(3") | 195.0 | 156.4 | 140 | 139.5 | 83.9 | 99.7 | 238.5 | 282.6 | 132.5 | 51.9 | 36.3 | 8-20 | 4-19 | 4-19 | 100mm(4") | 228.1 | 183 | 150 | 152.4 | 103.2 | 99.7 | 239.5 | 319.4 | 155.4 | 54.5 | 44.1 | 8-20 | 8-19 | 8-19 | 125mm(5") | 257 | 210.9 | 175 | 190.5 | 129.5 | 139 | 309.8 | 368 | 170.3 | 66.5 | 54.6 | 8-21.5 | 8-19 | 8-19 | 150mm(6") | 285.4 | 238.5 | 240 | 241.5 | 151.1 | 140.0 | 309.8 | 400.8 | 187.5 | 73.1 | 56.4 | 8-24 | 8-23 | 48-22 | 200mm(8") | 342.6 | 292.4 | 295 | 298.5 | 198.6 | 140.0 | 309.8 | 473.8 | 230.1 | 92.0 | 72.2 | 8-24 | 12-23 | 8-23 |
