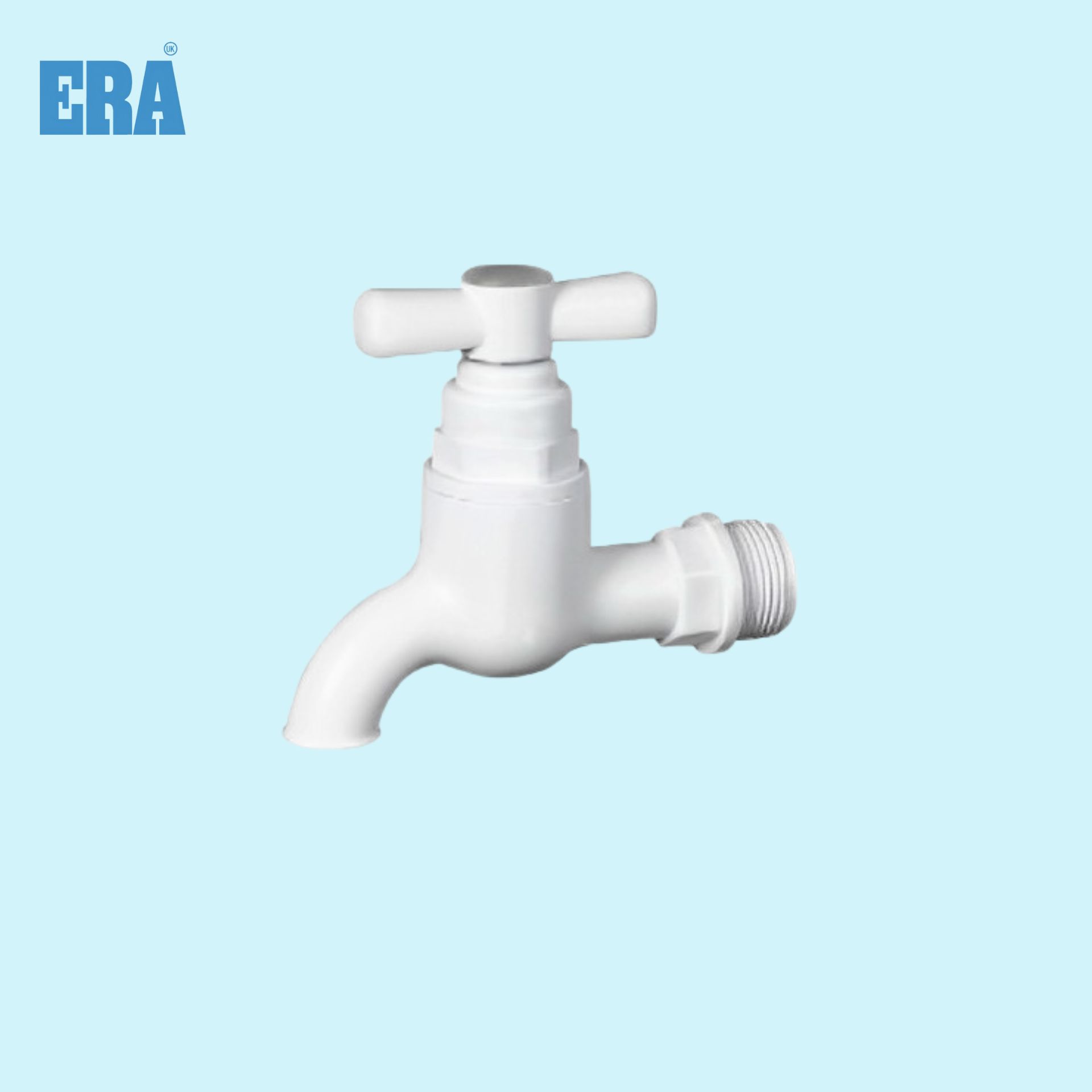

BIBCOCK

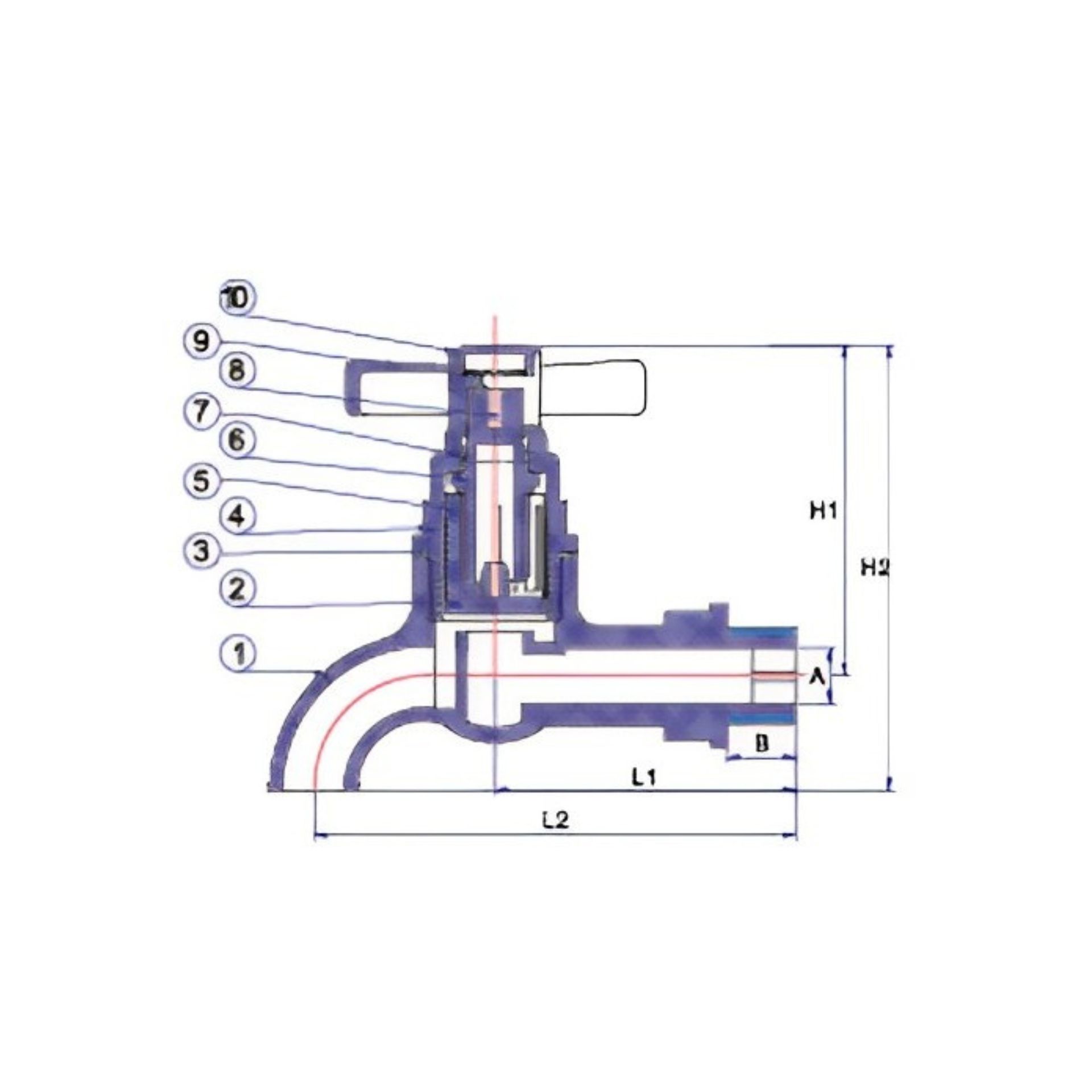

| NO | PART | MATERIAL | QTY |
|---|---|---|---|
| 1 | BODY | PVC | 1 |
| 2 | SEAL | TPE | 1 |
| 3 | O-RING | EPDM,FPM(NBR) | 1 |
| 4 | SURCOAT | PVC | 1 |
| 5 | CORE NUT | ABS | 1 |
| 6 | SCREW | ABS | 1 |
| 7 | STEM O-RING | EPDM,FPM(NBR) | 1 |
| 8 | BOLT | SUS304 | 1 |
| 9 | HANDLE | PVC | 1 |
| 10 | HANDLE CAP | PS | 1 |
| Size | NPT | BSPT | A | B | L1 | L1 | H1 | H1 |
|---|---|---|---|---|---|---|---|---|
| 15mm(1/2") | 14 | 14 | 11.6 | 13.7 | 61.5 | 99.5 | 72.5 | 95 |
| 20mm(3/4") | 14 | 14 | 11.6 | 13.7 | 62.5 | 99.5 | 72.5 | 95 |
| Size | NPT | BSPT | A | B | L1 | L1 | H1 | H1 |
|---|---|---|---|---|---|---|---|---|
| 15mm(1/2") | 14 | 14 | 11.6 | 13.7 | 61.5 | 99.5 | 72.5 | 95 |
| 20mm(3/4") | 14 | 14 | 11.6 | 13.7 | 62.5 | 99.5 | 72.5 | 95 |
