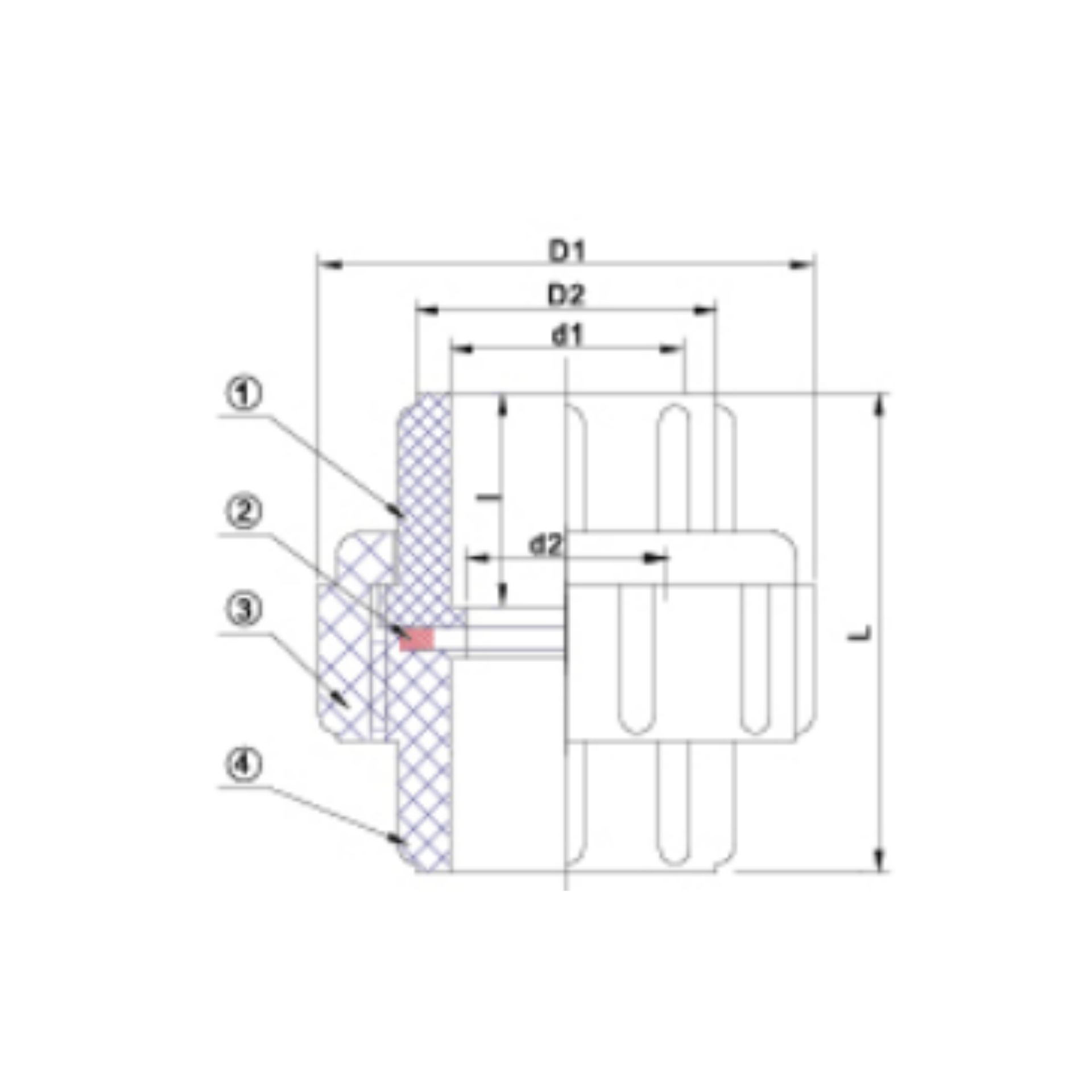

UNION
| NO | PART | MATERIAL | QTY |
|---|---|---|---|
| 1 | END CONNECTOR | PVC,CPVC | 1 |
| 2 | O-RING | EPDM,FPM(NBR) | 1 |
| 3 | UNION NUT | PVC,CPVC | 1 |
| 4 | BODY | PVC,CPVC | 1 |
| Size | NPT | BSPT | JIS | ANSI | DIN | d2 | D2 | D1 | I | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 15mm(1/2") | 14 | 14 | 22 | 22 | 21.34 | 20 | 14 | 29.20 | 50.6 | 20.5 |
| 20mm(3/4") | 14 | 14 | 26 | 26 | 26.67 | 25 | 19 | 34.5 | 56.7 | 22 |
| 25mm(1") | 11.5 | 11 | 32 | 34 | 33.4 | 32 | 24 | 42.6 | 66.5 | 28 |
| 32mm(1 1/4") | 11.5 | 11 | 38 | 42 | 42.16 | 40 | 32 | 52 | 81 | 30 |
| 40mm(1 1/2") | 11.5 | 11 | 48 | 48 | 48.26 | 50 | 40 | 59 | 86.8 | 34.5 |
