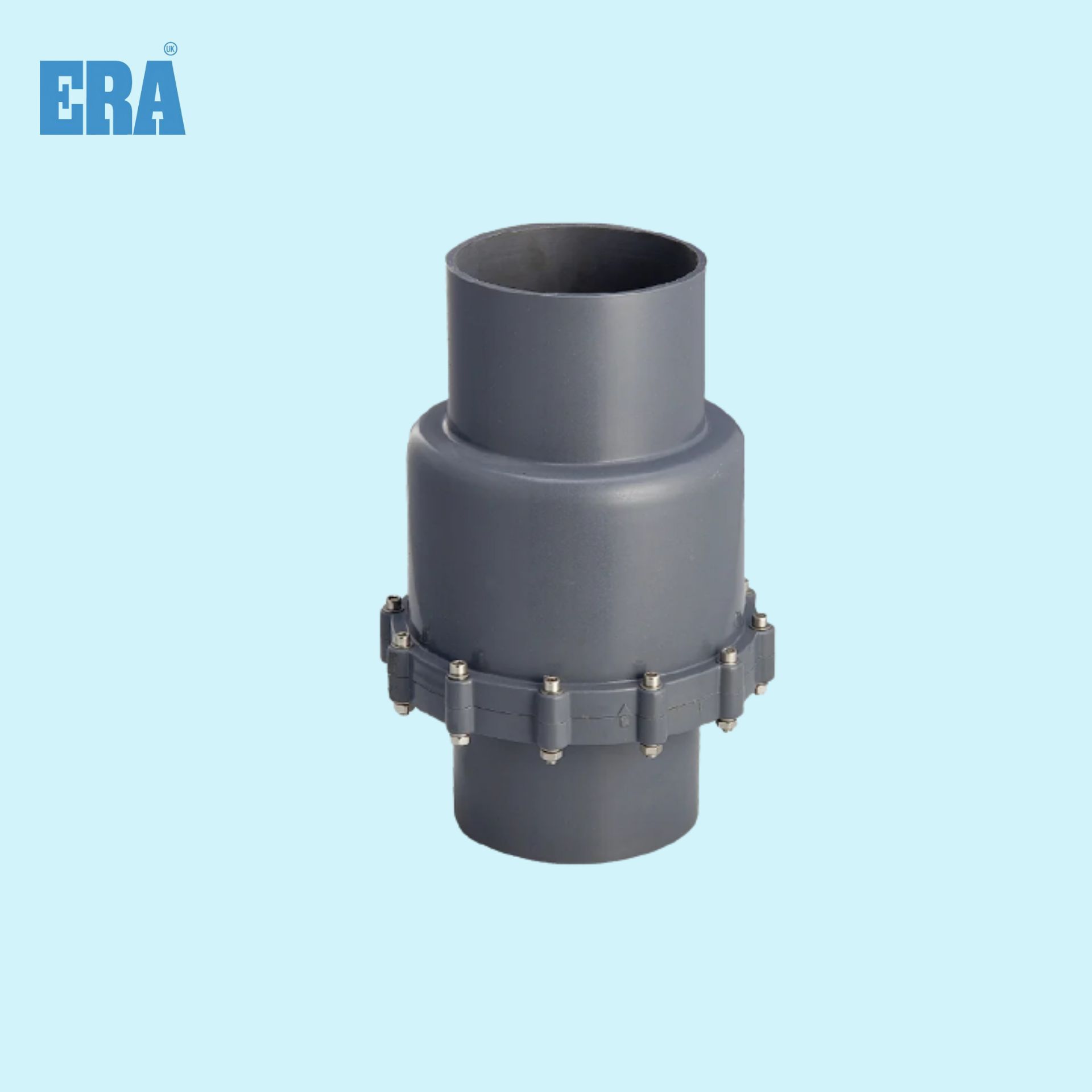

SWING CHECK VALVE
| NO | PART | MATERIAL | QTY |
|---|---|---|---|
| 1 | EXIT BODY | PVC | 1 |
| 2 | ENTRANCE BODY | PVC | 1 |
| 3 | GATE NUT | PVC | 1 |
| 4 | DISK | PVC | 1 |
| 5 | PINT | SUS304 | 1 |
| 6 | SHEET GASKET | EPDM,FPM(NBR) | 1 |
| 7 | O-RING | EPDM,FPM(NBR) | 1 |
| 8 | SHEET GASKET HOLDER | PVC | 1 |
| 9 | BOLT | SUS304 | see table |
| 10 | WASHER | SUS304 | see table |
| 11 | NUT | SUS304 | see table |
| Size | JIS | BS | ANSI | DIN | d | D1 | L1 | L | N-ø e |
|---|---|---|---|---|---|---|---|---|---|
| 65mm(2 1/2") | 76 | 76 | 73.03 | 75 | 68.3 | 89 | 58.0 | 226.2 | 8 |
| 80mm(3") | 89 | 89 | 88.9 | 90 | 83 | 103.6 | 73.0 | 264.4 | 8 |
| 100mm(4") | 114 | 114 | 114.3 | 110 | 101 | 131.6 | 90.0 | 358 | 8 |
| 150mm(6") | 165.0 | 166 | 168.3 | 160 | 147 | 182 | 113.0 | 422.4 | 12 |
